过去这几年，自己对视频链路的理解基本停在安卓应用层。视频帧在 MediaCodec、Surface、GraphicBuffer 这些地方数据流转，如何实现滤镜、贴纸等是比较清晰的，但至于帧数据是如何在硬件层 GPU CPU 是如何流转的，以及摄像头捕获数据画面的话是如何在系统里面流转的，了解比较少，有诸多的疑问：

  • 摄像头里的那一帧，进编码器之前到底躺在谁的内存里？
  • 所谓零拷贝，是像素没被复印，还是 API 没让我看见这次复印？
  • 特效写进了送给编码器的像素，还是留在显示控制器的另一层？这两种观众不一样。
  • GraphicBuffer、HWC、Surface 在一块没有安卓的板子上，分别能指到什么？

没有理解硬件的数据流转这一层，后面再读 MediaCodec 的输入 Surface，还是只能停在一次调用上。遇到「为什么这里拷了一次」「为什么贴纸有的人看得到、有的人看不到」，也缺少理论知识的参考。

于是对硬件这块的能力进行了一些探索，树莓派 5、Ubuntu 24.04，先接 USB 摄像头，后来又接上 CSI 的 IMX219。学习到了 V4L2、libcamera、GStreamer、dma-buf 这些新东西。尝试写了一些 demo 跑起来之后，它就是一台能推流、能在运行时控制、还能送显的摄像头。

最终实现了什么？

最终跑通的是一条从传感器到观看端的摄像头通路。USB 摄像头或 CSI 上的 IMX219 把帧交进同一条 GStreamer 管道。管道一边把像素编成码流，经 RTSP 转到浏览器里播放，滤镜、贴纸、抓拍和人脸框都在这条流还活着的时候从旁边改；另一边把 dma-buf 交给显示控制器，由它自己扫到 HDMI。树莓派 5 上没有能用的 H.264 硬编，所以推流走软编。送显不经过这一步，而且在这块板子上和编码出口是二选一，要不就直接展示在 HDMI 要么利用 RTSP 可以外部进行链接预览播放摄像头的数据。

总体的流程分以下几个部分：

采集。 USB 摄像头走 V4L2，CSI 上的 IMX219 走 libcamera。两种入口把帧交进同一条 GStreamer 管道。设备承认什么格式、分辨率和帧率，管道就用什么。

为什么会有 V4L2 和 libcamera 的两种形式？
USB 摄像头的固件已经输出 JPEG 或 YUV，应用用 V4L2 直接取帧。IMX219 从 CSI 送出来的是 raw，曝光和转成能看的画面要靠 libcamera。V4L2 是内核接口，libcamera 是站在它上面的用户态相机栈。

推流。 管道把像素编成码流。浏览器里打开的是实时画面，可以多处预览，摄像头和编码器仍是这一份。网页侧用 WebRTC，延迟低一些；网络不好就切 HLS。浏览器不直接吃 RTSP，旁边用 MediaMTX 转一道。

送显。 同一帧的内存交给 HDMI。显示控制器自己去扫这块缓冲，CPU 不去把像素搬一遍。时间戳和动画是在输出的时候叠上去的。和推流二选一。

控制。 对数据流进行处理。流还在跑的时候，滤镜、贴纸、抓拍都能换。人脸框出现在打开控制台的网页上，推出去的那路流是干净的。USB 摄像头拔掉再插上，守护进程不用重启，页面也不用刷新，过一两秒到三秒，画面自己回来。

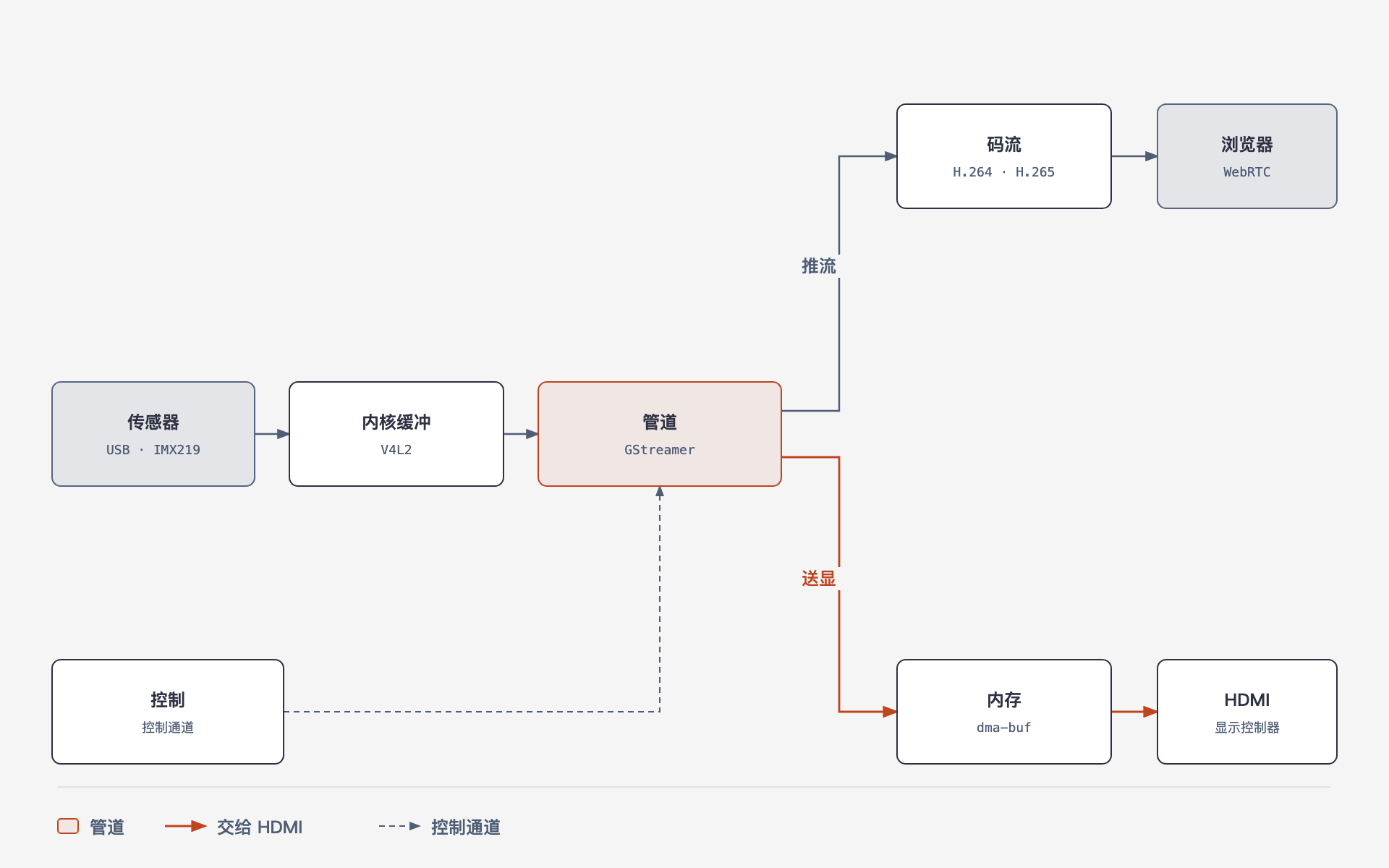

硬件示意图：

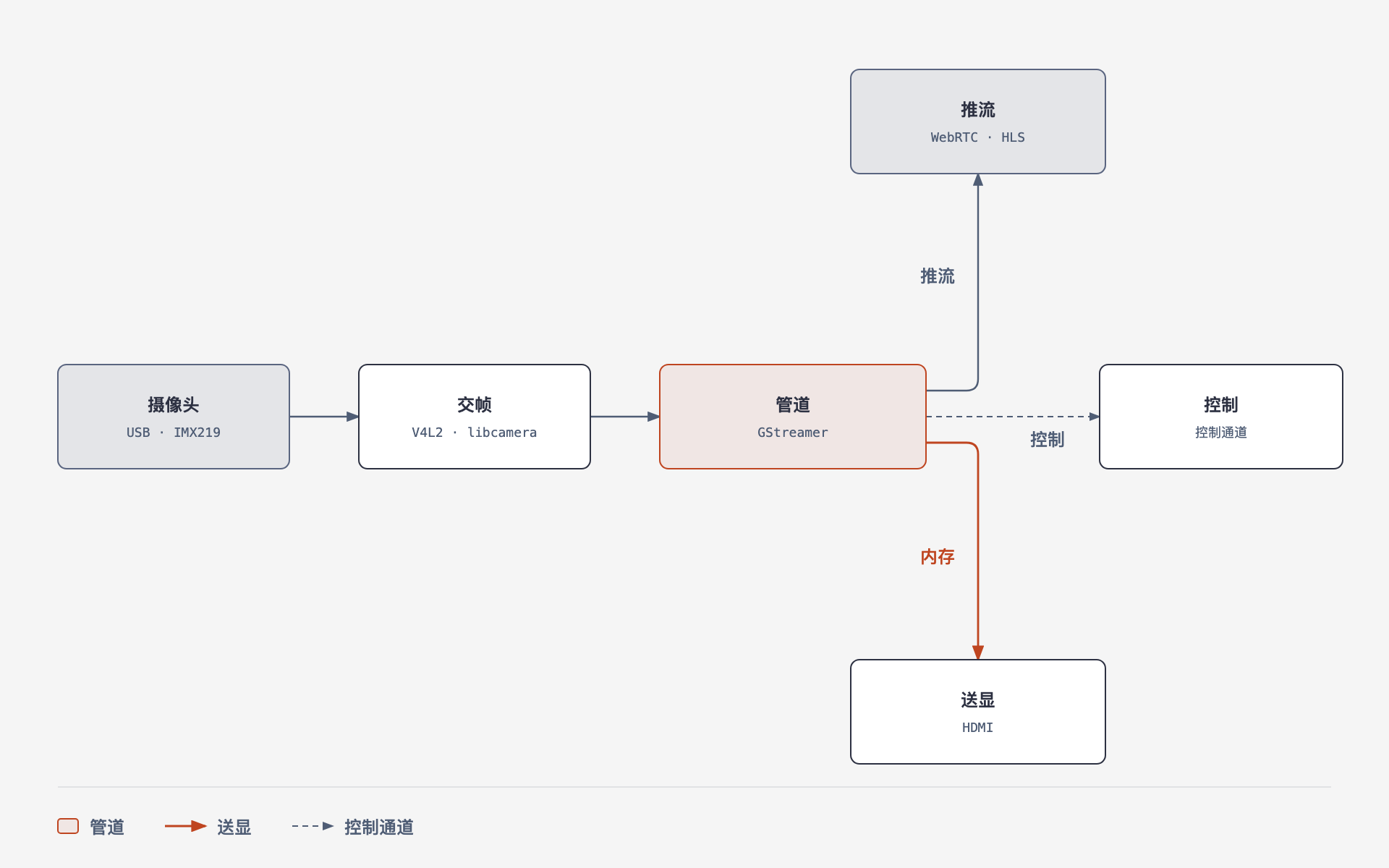

板子是 Raspberry Pi 5，系统是 Ubuntu 24.04。摄像头可以是 USB，也可以是 CSI 上的 IMX219。推流进浏览器，送显上 HDMI。

环节 借助什么 得到什么
采集 V4L2 / libcamera 送进管道的一帧
推流 GStreamer 软编 H.264 / H.265，RTSP，MediaMTX 浏览器里的 WebRTC / HLS，多人共用一路
送显 dma-buf + 显示控制器 HDMI 上的画面，像素不经 CPU 搬运
控制 管道旁边的控制通道 流不停就能换滤镜、贴纸、抓拍、开关人脸

捕获到的视频帧是怎么进来的

USB 摄像头进 Linux，靠的是 V4L2。启动的时候先问这块驱动真正能给出什么：哪种格式，多大分辨率，多少帧。问完再挑一组最接近想要的。设备承认什么，管道就用什么。省得协商到一半，才发现摄像头根本给不出这个组合。

两条入口在这里汇合，再往后才分成推流和送显。

  • USB 在分辨率高一点的时候，经常先给出 JPEG，后面再解成像素。这一步会写出一块新的图像缓冲。
  • CSI 上的 IMX219 走 libcamera，帧以 dma-buf 出来。从这一步起，下一段硬件可以接同一块内存。

一帧离开传感器之后发生了什么

总结成一句话：

帧离开传感器后，进入同一条 GStreamer 管道。USB 经 V4L2 进来，CSI 经 libcamera 进来。出管道只有两条路：编成码流送到浏览器，或者把这块内存交给 HDMI。而换滤镜、抓拍这些是走的旁路逻辑，不改变帧往哪走。

USB 接口走 V4L2，CSI 接口走 libcamera。帧交出来以后，后面的处理、编码、显示都挂在同一条管道上。想看数据走到哪，就看这条管道，不用先钻进某一个元件。

两个消费端做的是不同的事。一个要把画面变成别人能打开的流，一个要把这块内存交给眼前的屏幕。缓冲还能不能被下一段硬件接走，和这帧要不要变成码流，在这块板子上是分开的。

安卓里，采集这一步通常收在 Camera HAL 后面，应用拿到的已经是交出来的帧。在这块板子上，格式、分辨率、帧率都是先问过设备，再往下走。

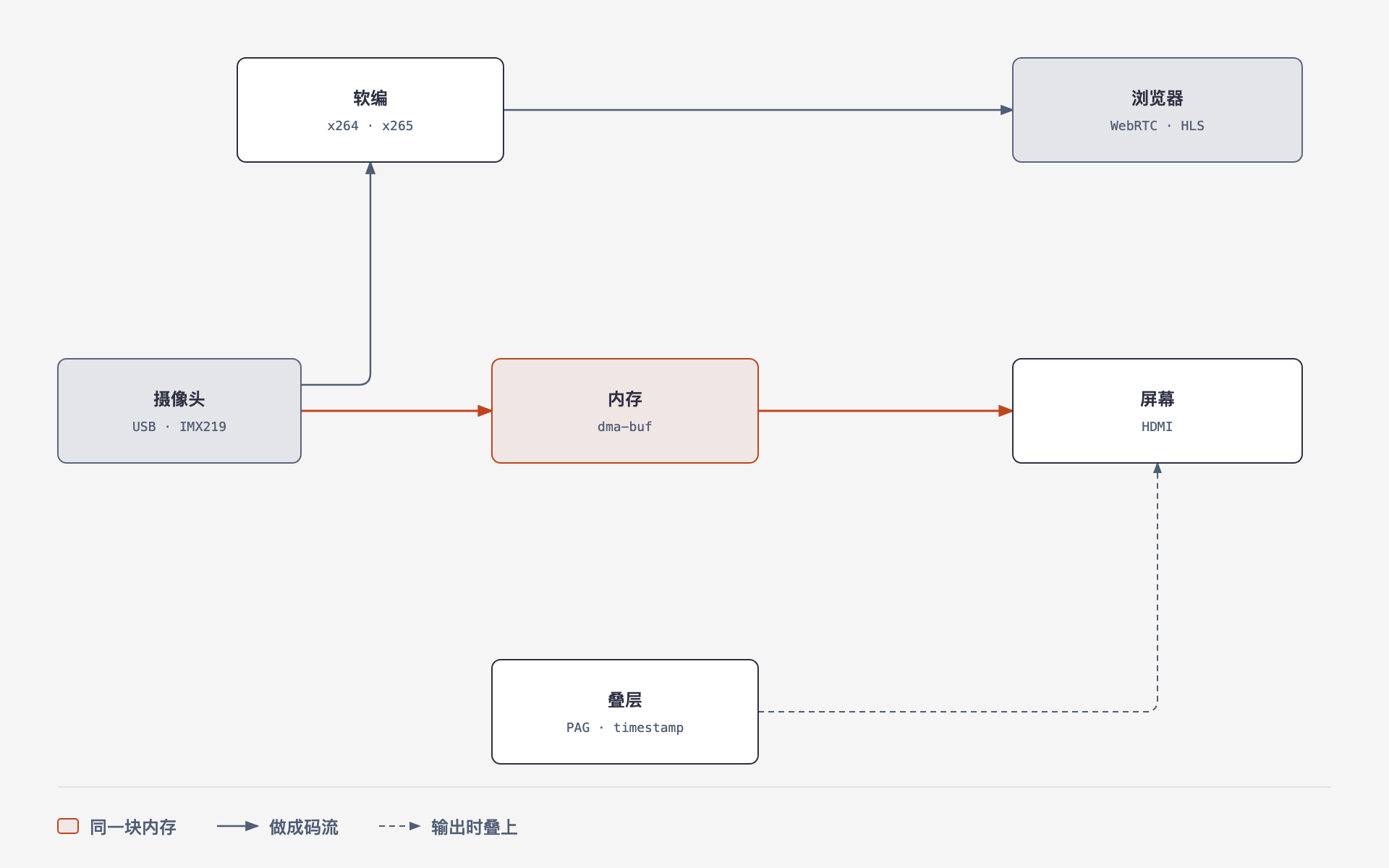

同一帧的两个出口

离开摄像头之后，主要看两个出口。

推流那一路，像素还会被滤镜写一遍，然后做成码流。树莓派 5 上没有能用的 H.264 硬编，所以这一路是软件 H.264，或者 H.265。码流先走 RTSP，浏览器打开的是 MediaMTX 转出来的 WebRTC 或 HLS。多一个人看，只是多一个观看端。摄像头和编码器还是原来那一份。

送显那一路，交出去的是这块内存本身。dma-buf 交给显示控制器的主平面，直接扫到 HDMI。CPU 不参与搬像素。硬编用不了的时候，HDMI 上照样有一条画面。

dma-buf 在这条通路里只做一件事：递出去的是这块内存的位置，下一段硬件自己去读。显示可以读它。GPU 画动画的时候，写的是另一块，再和主画面一起送出去。

也有几步绕不开，必须新写一块数据。USB 过来的 JPEG 要先解成像素。软编要把像素写成码流。发出去之前还要打成网络包。这几步是在生产新的数据。把原来那块内存的位置递下去，是另一件工作。

一个限制：在这块板子上，编码出口和 HDMI 直显是二选一。同一套采集，两种消费。上面把它们画在一起，是为了对照。两边并没有同时开着。

特效的三个落点

做安卓特效的时候，滤镜、贴纸、检测框经常收在同一套 API 下面。换一个参数，或者往 Surface 上画一层，调用上看起来差不多。到了这块板子上，同一类东西有三个位置。位置决定观众。

烤进画面里的，是 GLSL 滤镜和 libpag 贴纸。它们写在送给编码器的那一帧上。谁打开这路流，谁都看得到。把特效画进 MediaCodec 的输入，发生的就是这件事。滤镜写在同一个着色器里，切换只改变体，不用重新编译，画面也不用停下来重来。贴纸可以换文件、改文字，也可以把当前画面嵌进动画里。

挂在屏幕上的，是另一块缓冲，再加一个 overlay 平面。时间戳大概一秒画一次，就是一小块位图。PAG 动画由 GPU 画进另一块 dma-buf，挂到 overlay 平面上，和主画面在输出时由 HVS 合成到 HDMI。只有这块屏幕看得到。摄像头那一块缓冲还是原样。HWC 做设备合成，发生的就是这件事：合成在显示控制器里完成。

画在网页上的，是人脸框。检测跑在旁边一条帧率更低的支路上，坐标送到浏览器，框画在视频上面。打开控制台的人看得到。推出去的流不带框。

落点 谁画的 谁看得到 安卓里更接近
写进送给编码器的帧 GLSL、libpag 每一个打开流的人 特效画进 MediaCodec 输入
HDMI 的 overlay 平面 小块位图、GPU 上的 PAG 只有这块屏幕 HWC 设备合成
网页上的视频上面 浏览器里的画布 打开控制台的人 UI 叠在 Surface 上，不进码流

安卓上这三种经常糊在一次调用里。树莓派上它们是三条通路。以后再加一个特效，先问它落在哪。

运行时控制

换滤镜、换贴纸、截图、把人脸检测打开或关掉。都走控制通道，不重建媒体管道。视频帧继续往下送。

滤镜切变体不用重编译。贴纸可以在播放过程中换。抓拍从主路取出一帧，写成 JPEG。人脸检测跑在一条帧率更低的支路上，不改主路的像素。USB 拔掉再插上，守护进程和网页都还在，画面过一会儿自己回来。

守护进程、MediaMTX、网页是三个进程。画面这一路和控制这一路是分开的。一边停了，另一边还可以留着。

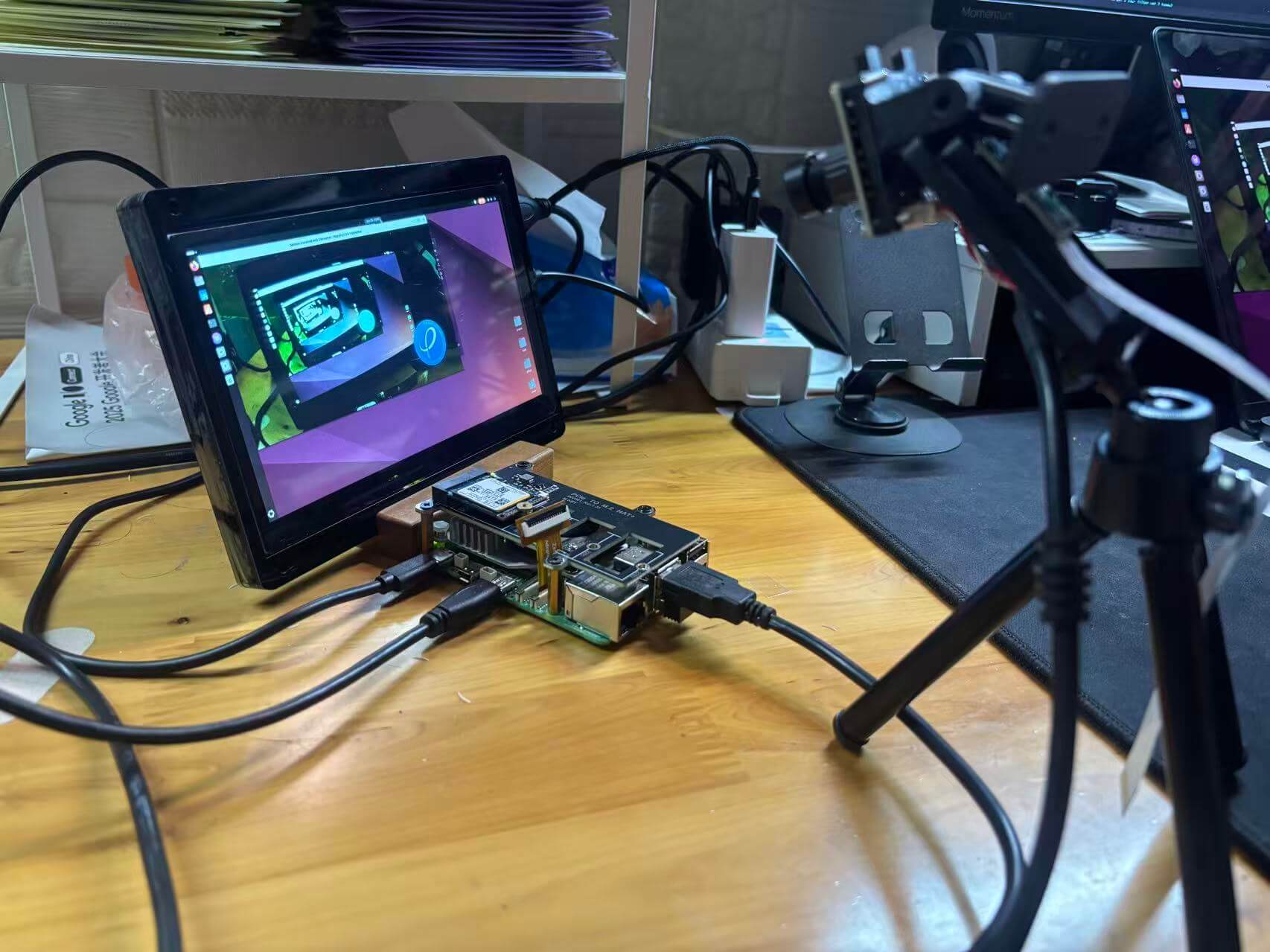

下面是实机上的样子。桌面和手机都能开控制台。

Web 控制台 · 桌面
桌面端 Web 控制台 		控制台里切换
在控制台里切换
实时画面
实时画面 		人脸检测
实时人脸框

再回来看 MediaCodec

开头那几个问题，在这块板子上都能对到一件具体的事。安卓里它们经常收在同一次调用里：Camera 交出一帧，configure 传一个 Surface，帧送进 MediaCodec，贴纸画在输入上，合成留到显示的时候。树莓派上没有这层封装，这些对象是分开的。

Camera / ImageReader 对应采集。 USB 走 V4L2，应用直接拿到 JPEG 或 YUV，接近 ImageReader 取出的一帧。CSI 上的 IMX219 走 libcamera，帧以 dma-buf 出来，接近 Camera 把一块 Surface 交给下一段，应用不必先把像素读回 CPU。

GraphicBuffer 对应 dma-buf。 这块缓冲底下是一个文件描述符，下一段硬件拿到的是内存的位置。送显把这个 fd 交给 HDMI，像素不用复印。推流要先把 JPEG 解成像素，再写成码流，这两步都会写出新的数据。

Gralloc 负责分配这块缓冲，这里是 libcamera 或 V4L2。BufferQueue 把同一块缓冲交给下一个环节，管道里的 tee 只增加引用。SurfaceTexture 让 GPU 把它当纹理用，读回 CPU 时就要拷贝。

Surface 是缓冲的交接口。 安卓里 configure(surface) 把解码结果交给显示，createInputSurface() 把 GPU 画完的帧交给编码器。这块板子上没有这个对象。送显时交出去的是 dma-buf 的 fd，推流时编码器吃的是软编之前那块 CPU 内存。

HWC 对应 overlay 平面。 安卓里设备合成是 HWC 把好几层 GraphicBuffer 交给显示硬件，不先在 GPU 里烘成一张图。这块板子上是同一件事：主画面在主平面，时间戳和 PAG 在 overlay 平面，HVS 在扫到 HDMI 之前把它们合在一起。摄像头那块缓冲没有被改写，打开流的人也看不到这块屏幕上的水印。特效挂在显示层上，和特效画进编码器输入，看到的人不是同一拨。

MediaCodec 在这块板子上只剩下软编。 Pi 5 没有能用的 H.264 硬编，推流是软件 H.264 / H.265 把像素写成码流，再经 RTSP 出去。安卓里一次 createInputSurface() 常常同时做两件事：让 GPU 往一块缓冲上画，再让编码器直接消费这块缓冲。这里这两件事是分开的。编码是软编；把内存位置交给下一段硬件发生在送显。两边还是二选一。

框架和名词解释

在接触整个硬件层的过程中学习到很多东西，这里再统一整理一下：

框架

V4L2 是 Linux 内核给视频采集设备的接口，全称 Video for Linux 2。应用打开 /dev/videoN，先问驱动支持哪些格式、分辨率和帧率，再把帧取出来。这篇里 USB 摄像头走的就是它。安卓 Camera HAL 下面，不少机型的相机驱动也停在这一层。

libcamera 是用户态的相机框架，用来管 CSI 相机那一套传感器和 ISP。树莓派上的 IMX219 不是插上就能当 UVC 用，需要 libcamera 去配置传感器，再把帧以 dma-buf 交出来。GStreamer 里对应的采集元件是 libcamerasrc。Ubuntu 24.04 源里的版本和 Pi 5 对不上，这篇里用的是自己编译的一份。

GStreamer 是把采集、处理、编码、显示、推流串成一条管道的多媒体框架。一个环节是一个 element，帧以 buffer 往下游传。这篇把它当成观察这条通路的地方：帧离开摄像头之后，推流和送显都挂在它上面。

MediaMTX 是一台媒体服务器。守护进程对外给的是 RTSP，浏览器不直接播这个协议。MediaMTX 把它转成 WebRTC 和 HLS，网页才能打开。好几个人看的时候，摄像头和编码器仍是原来那一条管道，分发发生在 MediaMTX 这一侧。

名词

名词 是什么 在这条通路里
CSI Camera Serial Interface，摄像头和主控之间的串行接口 IMX219 接到树莓派上的那条线，不是 USB
IMX219 Sony 的摄像头传感器，树莓派摄像头模组里很常见的一颗 CSI 这一路的传感器，经 libcamera 出 dma-buf
UVC USB Video Class，一类免驱的 USB 摄像头协议 插在 USB 口上的那颗摄像头
dma-buf Linux 里让 CPU、GPU、显示控制器共享同一块物理内存的机制，用户态拿到的是一个文件描述符 送显时把这块内存的位置交给显示控制器
RTSP 拉实时流常用的协议 守护进程监听的地址，浏览器用它之前要先转一道
WebRTC 浏览器里的低延迟实时通信 MediaMTX 转给网页的主预览
HLS 把流切成一小段一小段文件来播，兼容性更好，延迟更高 同一路预览的兜底
HVS 树莓派显示控制器里做合成的硬件 主画面和 overlay 在输出到 HDMI 之前合到一起
overlay 平面 显示控制器里叠在主画面之上的一层 时间戳和 PAG 动画挂在这里，摄像头那块缓冲保持原样

总结

树莓派 5 上先接了 USB，后来又接上 CSI 的 IMX219。采集是第一件要弄明白的事。USB 用 V4L2 就能取出已经做好的 JPEG 或 YUV，IMX219 送出来的是 raw，得靠 libcamera 配好再交成一帧。帧进了 GStreamer 之后，后面两件事才分开：推流是把像素写成码流，送给浏览器；送显是把 dma-buf 的位置交给 HDMI，显示控制器自己去读。特效也是走到这里才分开的。写进送给编码器的那一帧，看流的人都看得见；叠在 HDMI 的 overlay 上，只有这块屏幕看得见；人脸框画在网页上，推出去的流还是干净的。

同一次探索的代码在 vm_iot_camera 和 vm_camera_dma_buf。
