最近在研究 Android 屏幕显示与渲染相关的内容，平时经常看到这些类 ViewRootImpl、Choreographer、Surface 、 SurfaceFlinger等，知道它们都用于屏幕渲染相关，但对它们细节了解较少，相关的文章也比较多，不需要自己完全重新再编写一份，于是对相关内容进行一个总结,
主要来源：《Android屏幕刷新机制—VSyncChoreographer 全面理解》，这篇博客是我认为是目前看到过最好的一篇，文章由浅入深比较好理解。不过文章里面图片链接资源已经失效，为以后复习相关知识点，在此将其整理删除冗余内容，并对图片资源进行更新。

一、背景和疑问

在Android中，当我们谈到 布局优化、卡顿优化 时，通常都知道 需要减少布局层级、减少主线程耗时操作，这样可以减少丢帧。如果丢帧比较严重，那么界面可能会有明显的卡顿感。我们知道 通常手机刷新是每秒60次，即每隔16.6ms刷新一次。 问题来了：

  1. 丢帧(掉帧) ，是说 这一帧延迟显示 还是丢弃不再显示 ？
  2. 布局层级较多/主线程耗时 是如何造成 丢帧的呢？
  3. 16.6ms刷新一次 是啥意思？是每16.6ms都走一次 measure/layout/draw ？
  4. measure/layout/draw 走完，界面就立刻刷新了吗?
  5. 如果界面没动静止了，还会刷新吗？
  6. 可能你知道VSYNC，这个具体指啥？在屏幕刷新中如何工作的？
  7. 可能你还听过屏幕刷新使用 双缓存、三缓存，这又是啥意思呢？
  8. 可能你还听过神秘的Choreographer，这又是干啥的？

二、显示系统基础知识

在一个典型的显示系统中，一般包括CPU、GPU、Display三个部分， CPU负责计算帧数据，把计算好的数据交给GPU，GPU会对图形数据进行渲染，渲染好后放到buffer(图像缓冲区)里存起来，然后Display（屏幕或显示器）负责把buffer里的数据呈现到屏幕上。如下图：

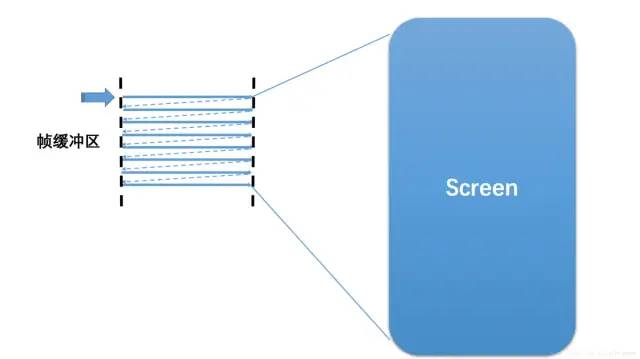

GPU-Buffer

单缓存，从缓存映射到屏幕。

2.1 基础概念

  • 屏幕刷新频率 一秒内屏幕刷新的次数（一秒内显示了多少帧的图像），单位 Hz（赫兹），如常见的 60 Hz。刷新频率取决于硬件的固定参数（不会变的）。
  • 逐行扫描 显示器并不是一次性将画面显示到屏幕上，而是从左到右边，从上到下逐行扫描，顺序显示整屏的一个个像素点，不过这一过程快到人眼无法察觉到变化。以 60 Hz 刷新率的屏幕为例，这一过程即 1000 / 60 ≈ 16ms。
  • 帧率 （Frame Rate） 表示 GPU 在一秒内绘制操作的帧数，单位 fps。例如在电影界采用 24 帧的速度足够使画面运行的非常流畅。而 Android 系统则采用更加流程的 60 fps，即每秒钟GPU最多绘制 60 帧画面。帧率是动态变化的，例如当画面静止时，GPU 是没有绘制操作的，屏幕刷新的还是buffer中的数据，即GPU最后操作的帧数据。

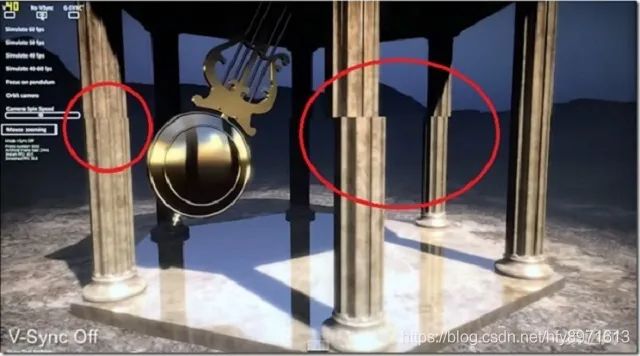

  • 画面撕裂（tearing） 一个屏幕内的数据来自2个不同的帧，画面会出现撕裂感，如下图

画面撕裂

明显看出画面错位的位置，这就是画面撕裂。

2.2 双缓存

2.2.1 画面撕裂 原因

屏幕刷新频是固定的，比如每16.6ms从buffer取数据显示完一帧，理想情况下帧率和刷新频率保持一致，即每绘制完成一帧，显示器显示一帧。但是CPU/GPU写数据是不可控的，所以会出现buffer里有些数据根本没显示出来就被重写了，即buffer里的数据可能是来自不同的帧的， 当屏幕刷新时，此时它并不知道buffer的状态，因此从buffer抓取的帧并不是完整的一帧画面，即出现画面撕裂。

简单说就是Display在显示的过程中，buffer内数据被CPU/GPU修改，导致画面撕裂。

2.2.2 双缓存

那咋解决画面撕裂呢？答案是使用 双缓存。

由于图像绘制和屏幕读取 使用的是同个buffer，所以屏幕刷新时可能读取到的是不完整的一帧画面。

双缓存，让绘制和显示器拥有各自的buffer：GPU 始终将完成的一帧图像数据写入到 Back Buffer，而显示器使用 Frame Buffer，当屏幕刷新时，Frame Buffer 并不会发生变化，当Back buffer准备就绪后，它们才进行交换。如下图：

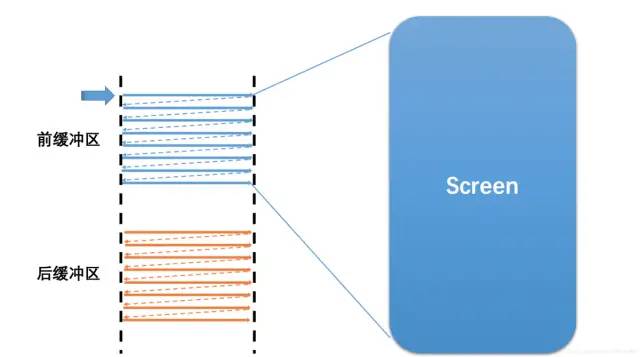

双缓冲

双缓存，CPU/GPU写数据到Back Buffer，显示器从Frame Buffer取数据

2.2.3 VSync

问题又来了：什么时候进行两个buffer的交换呢？

假如是 Back buffer准备完成一帧数据以后就进行，那么如果此时屏幕还没有完整显示上一帧内容的话，肯定是会出问题的。看来只能是等到屏幕处理完一帧数据后，才可以执行这一操作了。

当扫描完一个屏幕后，设备需要重新回到第一行以进入下一次的循环，此时有一段时间空隙，称为VerticalBlanking Interval(VBI)。那，这个时间点就是我们进行缓冲区交换的最佳时间。因为此时屏幕没有在刷新，也就避免了交换过程中出现 screen tearing的状况。

VSync(垂直同步)是VerticalSynchronization的简写，它利用VBI时期出现的vertical sync pulse（垂直同步脉冲）来保证双缓冲在最佳时间点才进行交换。另外，交换是指各自的内存地址，可以认为该操作是瞬间完成。

所以说V-sync这个概念并不是Google首创的，它在早年的PC机领域就已经出现了。

三、Android屏幕刷新机制

3.1 Android4.1之前的问题

具体到Android中，在Android4.1之前，屏幕刷新也遵循 上面介绍的 双缓存+VSync 机制。如下图：

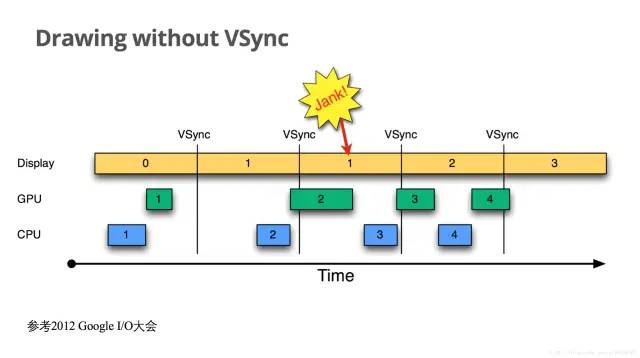

双缓存+VSync

双缓存会在VSync脉冲时交换，但CPU/GPU绘制是随机的

以时间的顺序来看下将会发生的过程：

  1. Display显示第0帧数据，此时CPU和GPU渲染第1帧画面，且在Display显示下一帧前完成
  2. 因为渲染及时，Display在第0帧显示完成后，也就是第1个VSync后，缓存进行交换，然后正常显示第1帧
  3. 接着第2帧开始处理，是直到第2个VSync快来前才开始处理的。
  4. 第2个VSync来时，由于第2帧数据还没有准备就绪，缓存没有交换，显示的还是第1帧。这种情况被Android开发组命名为“Jank”，即发生了丢帧。
  5. 当第2帧数据准备完成后，它并不会马上被显示，而是要等待下一个VSync 进行缓存交换再显示。

所以总的来说，就是屏幕平白无故地多显示了一次第1帧。

原因是 第2帧的CPU/GPU计算 没能在VSync信号到来前完成 。

我们知道，双缓存的交换 是在Vsyn到来时进行，交换后屏幕会取Frame buffer内的新数据，而实际 此时的Back buffer 就可以供GPU准备下一帧数据了。如果 Vsyn到来时 CPU/GPU就开始操作的话，是有完整的16.6ms的，这样应该会基本避免jank的出现了（除非CPU/GPU计算超过了16.6ms）。 那如何让 CPU/GPU计算在 Vsyn到来时进行呢？

3.2 drawing with VSync

为了优化显示性能，Google在Android 4.1系统中对Android Display系统进行了重构，实现了Project Butter（黄油工程）：系统在收到VSync pulse后，将马上开始下一帧的渲染。即一旦收到VSync通知（16ms触发一次），CPU和GPU 才立刻开始计算然后把数据写入buffer。如下图：

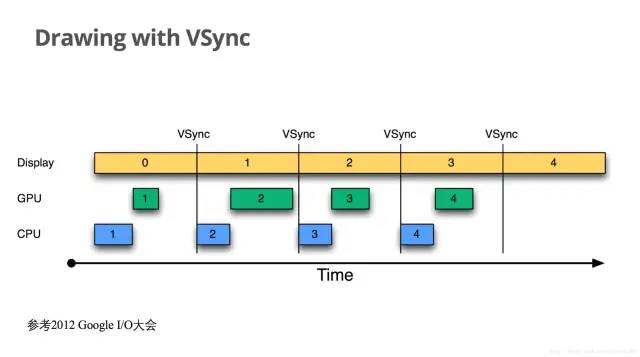

VSync

VSync脉冲到来：双缓存交换，且开始CPU/GPU绘制 CPU/GPU根据VSYNC信号同步处理数据，可以让CPU/GPU有完整的16ms时间来处理数据，减少了jank。

一句话总结，VSync同步使得CPU/GPU充分利用了16.6ms时间，减少jank。

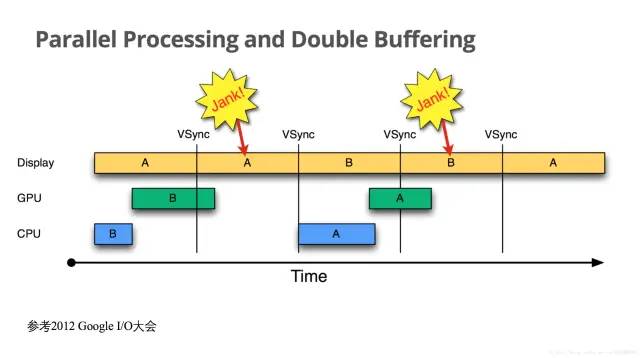

问题又来了，如果界面比较复杂，CPU/GPU的处理时间较长 超过了16.6ms呢？如下图：

VSync-Jank

虽然CPU/GPU开始在VSync，但超过16.6ms

  1. 在第二个时间段内，但却因 GPU 还在处理 B 帧，缓存没能交换，导致 A 帧被重复显示。
  2. 而B完成后，又因为缺乏VSync pulse信号，它只能等待下一个signal的来临。于是在这一过程中，有一大段时间是被浪费的。
  3. 当下一个VSync出现时，CPU/GPU马上执行操作（A帧），且缓存交换，相应的显示屏对应的就是B。这时看起来就是正常的。只不过由于执行时间仍然超过16ms，导致下一次应该执行的缓冲区交换又被推迟了——如此循环反复，便出现了越来越多的“Jank”。

为什么 CPU 不能在第二个 16ms 处理绘制工作呢？

原因是只有两个 buffer，Back buffer正在被GPU用来处理B帧的数据， Frame buffer的内容用于Display的显示，这样两个buffer都被占用，CPU 则无法准备下一帧的数据。那么，如果再提供一个buffer，CPU、GPU 和显示设备都能使用各自的buffer工作，互不影响。

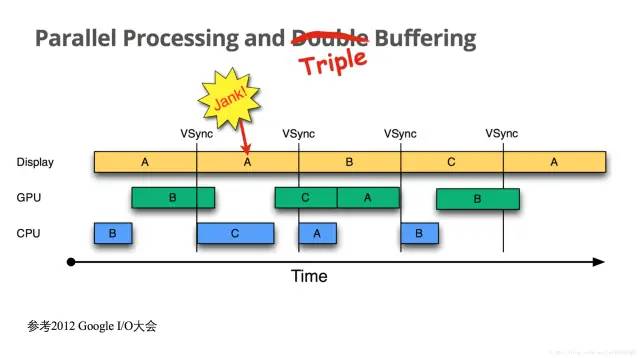

3.3 三缓存

三缓存就是在双缓冲机制基础上增加了一个 Graphic Buffer 缓冲区，这样可以最大限度的利用空闲时间，带来的坏处是多使用的一个 Graphic Buffer 所占用的内存。

三缓存

三缓存

  1. 第一个Jank，是不可避免的。但是在第二个 16ms 时间段，CPU/GPU 使用 第三个 Buffer 完成C帧的计算，虽然还是会多显示一次 A 帧，但后续显示就比较顺畅了，有效避免 Jank 的进一步加剧。
  2. 注意在第3段中，A帧的计算已完成，但是在第4个vsync来的时候才显示，如果是双缓冲，那在第三个vynsc就可以显示了。

三缓冲有效利用了等待vysnc的时间，减少了jank，但是带来了延迟。 所以，是不是 Buffer 越多越好呢？这个是否定的，Buffer 正常还是两个，当出现 Jank 后三个足以。

以上就是Android屏幕刷新的原理了。

四、Choreographer

4.1 概述

上面讲到，Google在Android 4.1系统中对Android Display系统进行了优化：在收到VSync pulse后，将马上开始下一帧的渲染。即一旦收到VSync通知，CPU和GPU就立刻开始计算然后把数据写入buffer。本节就来讲 “drawing with VSync” 的实现——Choreographer。

  • Choreographer，意为 舞蹈编导、编舞者。在这里就是指 对CPU/GPU绘制的指导—— 收到VSync信号 才开始绘制，保证绘制拥有完整的16.6ms，避免绘制的随机性。
  • Choreographer，是一个Java类，包路径android.view.Choreographer。类注释是“协调动画、输入和绘图的计时”。
  • 通常 应用层不会直接使用Choreographer，而是使用更高级的API，例如动画和View绘制相关的ValueAnimator.start()、View.invalidate()等。
  • 业界一般通过Choreographer来监控应用的帧率。

4.2 源码分析

学习 Choreographer 可以帮助理解 每帧运行的原理，也可加深对 Handler机制、View绘制流程的理解，这样再去做UI优化、卡顿优化，思路会更清晰。

好了，下面开始源码分析了~

4.2.1 入口 和 实例创建

在《Window和WindowManager》、《Activity的启动过程详解》中介绍过，Activity启动 走完onResume方法后，会进行window的添加。window添加过程会 调用ViewRootImpl的setView()方法，setView()方法会调用requestLayout()方法来请求绘制布局，requestLayout()方法内部又会走到scheduleTraversals()方法，最后会走到performTraversals()方法，接着到了我们熟知的测量、布局、绘制三大流程了。

另外，查看源码发现，当我们使用 ValueAnimator.start()、View.invalidate()时，最后也是走到ViewRootImpl的scheduleTraversals()方法。（View.invalidate()内部会循环获取ViewParent直到ViewRootImpl的invalidateChildInParent()方法，然后走到scheduleTraversals()，可自行查看源码 ）

即 所有UI的变化都是走到ViewRootImpl的scheduleTraversals()方法。

那么问题又来了，scheduleTraversals() 到 performTraversals() 中间 经历了什么呢？是立刻执行吗？答案很显然是否定的，根据我们上面的介绍，在VSync信号到来时才会执行绘制，即performTraversals()方法。下面来瞅瞅这是如何实现的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
//ViewRootImpl.java
void scheduleTraversals() {
    if (!mTraversalScheduled) {
        //此字段保证同时间多次更改只会刷新一次，例如TextView连续两次setText(),也只会走一次绘制流程
        mTraversalScheduled = true;
        //添加同步屏障，屏蔽同步消息，保证VSync到来立即执行绘制
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        //mTraversalRunnable是TraversalRunnable实例，最终走到run()，也即doTraversal();
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        if (!mUnbufferedInputDispatch) {
            scheduleConsumeBatchedInput();
        }
        notifyRendererOfFramePending();
        pokeDrawLockIfNeeded();
    }
}

final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        doTraversal();
    }
}
final TraversalRunnable mTraversalRunnable = new TraversalRunnable();

void doTraversal() {
    if (mTraversalScheduled) {
        mTraversalScheduled = false;
        //移除同步屏障
        mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
        ...
        //开始三大绘制流程
        performTraversals();
        ...
    }
}

主要有以下逻辑：

  1. 首先使用mTraversalScheduled字段保证同时间多次更改只会刷新一次，例如TextView连续两次setText()，也只会走一次绘制流程。
  2. 然后把当前线程的消息队列Queue添加了同步屏障，这样就屏蔽了正常的同步消息，保证VSync到来后立即执行绘制，而不是要等前面的同步消息。后面会具体分析同步屏障和异步消息的代码逻辑。
  3. 调用了mChoreographer.postCallback()方法，发送一个会在下一帧执行的回调，即在下一个VSync到来时会执行TraversalRunnable–>doTraversal()—>performTraversals()–>绘制流程。

接下来，就是分析的重点——Choreographer。我们先看它的实例mChoreographer，是在ViewRootImpl的构造方法内使用Choreographer.getInstance()创建：

1
2
3
4
5
6
7
8
Choreographer mChoreographer;

//ViewRootImpl实例是在添加window时创建
public ViewRootImpl(Context context, Display display) {
    ...
    mChoreographer = Choreographer.getInstance();
    ...
}

我们先来看看Choreographer.getInstance()：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public static Choreographer getInstance() {
    return sThreadInstance.get();
}

private static final ThreadLocal<Choreographer> sThreadInstance =
        new ThreadLocal<Choreographer>() {
    @Override
    protected Choreographer initialValue() {
        Looper looper = Looper.myLooper();
        if (looper == null) {
            //当前线程要有looper，Choreographer实例需要传入
            throw new IllegalStateException("The current thread must have a looper!");
        }
        Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);
        if (looper == Looper.getMainLooper()) {
            mMainInstance = choreographer;
        }
        return choreographer;
    }
};

看到这里 如你对Handler机制中looper比较熟悉的话，应该知道 Choreographer和Looper一样 是线程单例的。且当前线程要有looper，Choreographer实例需要传入。接着看看Choreographer构造方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private Choreographer(Looper looper, int vsyncSource) {
    mLooper = looper;
    //使用当前线程looper创建 mHandler
    mHandler = new FrameHandler(looper);
    //USE_VSYNC 4.1以上默认是true，表示 具备接受VSync的能力，这个接受能力就是FrameDisplayEventReceiver
    mDisplayEventReceiver = USE_VSYNC
            ? new FrameDisplayEventReceiver(looper, vsyncSource)
            : null;
    mLastFrameTimeNanos = Long.MIN_VALUE;

    // 计算一帧的时间，Android手机屏幕是60Hz的刷新频率，就是16ms
    mFrameIntervalNanos = (long)(1000000000 / getRefreshRate());

    // 创建一个链表类型CallbackQueue的数组，大小为5，
    //也就是数组中有五个链表，每个链表存相同类型的任务：输入、动画、遍历绘制等任务（CALLBACK_INPUT、CALLBACK_ANIMATION、CALLBACK_TRAVERSAL）
    mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
    for (int i = 0; i <= CALLBACK_LAST; i++) {
        mCallbackQueues[i] = new CallbackQueue();
    }
    // b/68769804: For low FPS experiments.
    setFPSDivisor(SystemProperties.getInt(ThreadedRenderer.DEBUG_FPS_DIVISOR, 1));
}

代码中都有注释，创建了一个mHandler、VSync事件接收器mDisplayEventReceiver、任务链表数组mCallbackQueues。FrameHandler、FrameDisplayEventReceiver、CallbackQueue后面会一一说明。

4.2.2 安排任务—postCallback

回头看mChoreographer.postCallback(Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null)方法，注意到第一个参数是CALLBACK_TRAVERSAL，表示回调任务的类型，共有以下5种类型：

1
2
3
4
5
6
7
8
9
10
//输入事件，首先执行
public static final int CALLBACK_INPUT = 0;
//动画，第二执行
public static final int CALLBACK_ANIMATION = 1;
//插入更新的动画，第三执行
public static final int CALLBACK_INSETS_ANIMATION = 2;
//绘制，第四执行
public static final int CALLBACK_TRAVERSAL = 3;
//提交，最后执行，
public static final int CALLBACK_COMMIT = 4;

五种类型任务对应存入对应的CallbackQueue中，每当收到 VSYNC 信号时，Choreographer 将首先处理 INPUT 类型的任务，然后是 ANIMATION 类型，最后才是 TRAVERSAL 类型。

postCallback()内部调用postCallbackDelayed()，接着又调用postCallbackDelayedInternal()，来瞅瞅：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
private void postCallbackDelayedInternal(int callbackType,
        Object action, Object token, long delayMillis) {
    ...
    synchronized (mLock) {
        // 当前时间
        final long now = SystemClock.uptimeMillis();
        // 加上延迟时间
        final long dueTime = now + delayMillis;
        //取对应类型的CallbackQueue添加任务
        mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

        if (dueTime <= now) {
            //立即执行
            scheduleFrameLocked(now);
        } else {
            //延迟运行，最终也会走到scheduleFrameLocked()
            Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
            msg.arg1 = callbackType;
            msg.setAsynchronous(true);
            mHandler.sendMessageAtTime(msg, dueTime);
        }
    }
}

首先取对应类型的CallbackQueue添加任务，action就是mTraversalRunnable，token是null。CallbackQueue的addCallbackLocked()就是把 dueTime、action、token组装成CallbackRecord后 存入CallbackQueue的下一个节点，具体代码比较简单，不再跟进。

然后注意到如果没有延迟会执行scheduleFrameLocked()方法，有延迟就会使用 mHandler发送MSG_DO_SCHEDULE_CALLBACK消息，并且注意到 使用msg.setAsynchronous(true)把消息设置成异步，这是因为前面设置了同步屏障，只有异步消息才会执行。我们看下mHandler的对这个消息的处理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private final class FrameHandler extends Handler {
    public FrameHandler(Looper looper) {
        super(looper);
    }
    @Override
    public void handleMessage(Message msg) {
        switch (msg.what) {
            case MSG_DO_FRAME:
                // 执行doFrame,即绘制过程
                doFrame(System.nanoTime(), 0);
                break;
            case MSG_DO_SCHEDULE_VSYNC:
                //申请VSYNC信号，例如当前需要绘制任务时
                doScheduleVsync();
                break;
            case MSG_DO_SCHEDULE_CALLBACK:
                //需要延迟的任务，最终还是执行上述两个事件
                doScheduleCallback(msg.arg1);
                break;
        }
    }
}

直接使用doScheduleCallback方法，看看：

1
2
3
4
5
6
7
8
9
10
void doScheduleCallback(int callbackType) {
    synchronized (mLock) {
        if (!mFrameScheduled) {
            final long now = SystemClock.uptimeMillis();
            if (mCallbackQueues[callbackType].hasDueCallbacksLocked(now)) {
                scheduleFrameLocked(now);
            }
        }
    }
}

发现也是走到这里，即延迟运行最终也会走到scheduleFrameLocked()，跟进看看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
private void scheduleFrameLocked(long now) {
    if (!mFrameScheduled) {
        mFrameScheduled = true;
        //开启了VSYNC
        if (USE_VSYNC) {
            if (DEBUG_FRAMES) {
                Log.d(TAG, "Scheduling next frame on vsync.");
            }

            //当前执行的线程，是否是mLooper所在线程
            if (isRunningOnLooperThreadLocked()) {
                //申请 VSYNC 信号
                scheduleVsyncLocked();
            } else {
                // 若不在，就用mHandler发送消息到原线程，最后还是调用scheduleVsyncLocked方法
                Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
                msg.setAsynchronous(true);//异步
                mHandler.sendMessageAtFrontOfQueue(msg);
            }
        } else {
            // 如果未开启VSYNC则直接doFrame方法（4.1后默认开启）
            final long nextFrameTime = Math.max(
                    mLastFrameTimeNanos / TimeUtils.NANOS_PER_MS + sFrameDelay, now);
            if (DEBUG_FRAMES) {
                Log.d(TAG, "Scheduling next frame in " + (nextFrameTime - now) + " ms.");
            }
            Message msg = mHandler.obtainMessage(MSG_DO_FRAME);
            msg.setAsynchronous(true);//异步
            mHandler.sendMessageAtTime(msg, nextFrameTime);
        }
    }
}
  1. 如果系统未开启 VSYNC 机制，此时直接发送 MSG_DO_FRAME 消息到 FrameHandler。注意查看上面贴出的 FrameHandler 代码，此时直接执行 doFrame 方法。
  2. Android 4.1 之后系统默认开启 VSYNC，在 Choreographer 的构造方法会创建一个 FrameDisplayEventReceiver，scheduleVsyncLocked 方法将会通过它申请 VSYNC 信号。
  3. isRunningOnLooperThreadLocked 方法，其内部根据 Looper 判断是否在原线程，否则发送消息到 FrameHandler。最终还是会调用 scheduleVsyncLocked 方法申请 VSYNC 信号。

到这里，FrameHandler的作用很明显里了：发送异步消息（因为前面设置了同步屏障）。有延迟的任务发延迟消息、不在原线程的发到原线程、没开启VSYNC的直接走 doFrame 方法取执行绘制。

4.2.3 申请和接受VSync

好了， 接着就看 scheduleVsyncLocked 方法是如何申请 VSYNC 信号的。猜测肯定申请 VSYNC 信号后，信号到来时也是走doFrame() 方法，doFrame()后面再看。先跟进scheduleVsyncLocked():

1
2
3
private void scheduleVsyncLocked() {
    mDisplayEventReceiver.scheduleVsync();
}

很简单，调用mDisplayEventReceiver的scheduleVsync()方法，mDisplayEventReceiver是Choreographer构造方法中创建，是FrameDisplayEventReceiver 的实例。FrameDisplayEventReceiver是 DisplayEventReceiver 的子类，DisplayEventReceiver 是一个 abstract class：

1
2
3
4
5
6
7
8
9
10
11
12
public DisplayEventReceiver(Looper looper, int vsyncSource) {
    if (looper == null) {
        throw new IllegalArgumentException("looper must not be null");
    }

    mMessageQueue = looper.getQueue();
    // 注册VSYNC信号监听者
    mReceiverPtr = nativeInit(new WeakReference<DisplayEventReceiver>(this), mMessageQueue,
            vsyncSource);

    mCloseGuard.open("dispose");
}

在 DisplayEventReceiver 的构造方法会通过 JNI 创建一个 IDisplayEventConnection 的 VSYNC 的监听者。

FrameDisplayEventReceiver的scheduleVsync()就是在 DisplayEventReceiver中：

1
2
3
4
5
6
7
8
9
public void scheduleVsync() {
    if (mReceiverPtr == 0) {
        Log.w(TAG, "Attempted to schedule a vertical sync pulse but the display event "
                + "receiver has already been disposed.");
    } else {
        // 申请VSYNC中断信号，会回调onVsync方法
        nativeScheduleVsync(mReceiverPtr);
    }
}

那么scheduleVsync()就是使用native方法nativeScheduleVsync()去申请VSYNC信号。这个native方法就看不了了，只需要知道**VSYNC信号的接受回调是onVsync()**，我们直接看onVsync()：

1
2
3
4
5
6
7
8
9
/**
 * 接收到VSync脉冲时 回调
 * @param timestampNanos VSync脉冲的时间戳
 * @param physicalDisplayId Stable display ID that uniquely describes a (display, port) pair.
 * @param frame 帧号码，自增
 */
@UnsupportedAppUsage
public void onVsync(long timestampNanos, long physicalDisplayId, int frame) {
}

具体实现是在FrameDisplayEventReceiver中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
private final class FrameDisplayEventReceiver extends DisplayEventReceiver
        implements Runnable {
    private boolean mHavePendingVsync;
    private long mTimestampNanos;
    private int mFrame;

    public FrameDisplayEventReceiver(Looper looper, int vsyncSource) {
        super(looper, vsyncSource);
    }

    @Override
    public void onVsync(long timestampNanos, long physicalDisplayId, int frame) {
        // Post the vsync event to the Handler.
        // The idea is to prevent incoming vsync events from completely starving
        // the message queue.  If there are no messages in the queue with timestamps
        // earlier than the frame time, then the vsync event will be processed immediately.
        // Otherwise, messages that predate the vsync event will be handled first.
        long now = System.nanoTime();
        if (timestampNanos > now) {
            Log.w(TAG, "Frame time is " + ((timestampNanos - now) * 0.000001f)
                    + " ms in the future!  Check that graphics HAL is generating vsync "
                    + "timestamps using the correct timebase.");
            timestampNanos = now;
        }

        if (mHavePendingVsync) {
            Log.w(TAG, "Already have a pending vsync event.  There should only be "
                    + "one at a time.");
        } else {
            mHavePendingVsync = true;
        }

        mTimestampNanos = timestampNanos;
        mFrame = frame;
        //将本身作为runnable传入msg， 发消息后 会走run()，即doFrame()，也是异步消息
        Message msg = Message.obtain(mHandler, this);
        msg.setAsynchronous(true);
        mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
    }

    @Override
    public void run() {
        mHavePendingVsync = false;
        doFrame(mTimestampNanos, mFrame);
    }
}

onVsync()中，将接收器本身作为runnable传入异步消息msg，并使用mHandler发送msg，最终执行的就是doFrame()方法了。

注意一点是，**onVsync()方法中只是使用mHandler发送消息到MessageQueue中，不一定是立刻执行，如何MessageQueue中前面有较为耗时的操作，那么就要等完成，才会执行本次的doFrame()**。

4.2.4 doFrame

和上面猜测一样，申请VSync信号接收到后确实是走 doFrame()方法，那么就来看看Choreographer的doFrame()：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
void doFrame(long frameTimeNanos, int frame) {
    final long startNanos;
    synchronized (mLock) {
        if (!mFrameScheduled) {
            return; // no work to do
        }

        ...
        // 预期执行时间
        long intendedFrameTimeNanos = frameTimeNanos;
        startNanos = System.nanoTime();
        // 超时时间是否超过一帧的时间（这是因为MessageQueue虽然添加了同步屏障，但是还是有正在执行的同步任务，导致doFrame延迟执行了）
        final long jitterNanos = startNanos - frameTimeNanos;
        if (jitterNanos >= mFrameIntervalNanos) {
            // 计算掉帧数
            final long skippedFrames = jitterNanos / mFrameIntervalNanos;
            if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) {
                // 掉帧超过30帧打印Log提示
                Log.i(TAG, "Skipped " + skippedFrames + " frames!  "
                        + "The application may be doing too much work on its main thread.");
            }
            final long lastFrameOffset = jitterNanos % mFrameIntervalNanos;
            ...
            frameTimeNanos = startNanos - lastFrameOffset;
        }

        ...

        mFrameInfo.setVsync(intendedFrameTimeNanos, frameTimeNanos);
        // Frame标志位恢复
        mFrameScheduled = false;
        // 记录最后一帧时间
        mLastFrameTimeNanos = frameTimeNanos;
    }

    try {
        // 按类型顺序 执行任务
        Trace.traceBegin(Trace.TRACE_TAG_VIEW, "Choreographer#doFrame");
        AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);

        mFrameInfo.markInputHandlingStart();
        doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);

        mFrameInfo.markAnimationsStart();
        doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
        doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos);

        mFrameInfo.markPerformTraversalsStart();
        doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);

        doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
    } finally {
        AnimationUtils.unlockAnimationClock();
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
}

上面都有注释了很好理解，接着看任务的具体执行doCallbacks 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
void doCallbacks(int callbackType, long frameTimeNanos) {
    CallbackRecord callbacks;
    synchronized (mLock) {

        final long now = System.nanoTime();
        // 根据指定的类型CallbackkQueue中查找到达执行时间的CallbackRecord
        callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(now / TimeUtils.NANOS_PER_MS);
        if (callbacks == null) {
            return;
        }
        mCallbacksRunning = true;

        //提交任务类型
        if (callbackType == Choreographer.CALLBACK_COMMIT) {
            final long jitterNanos = now - frameTimeNanos;
            if (jitterNanos >= 2 * mFrameIntervalNanos) {
                final long lastFrameOffset = jitterNanos % mFrameIntervalNanos
                        + mFrameIntervalNanos;
                if (DEBUG_JANK) {
                    Log.d(TAG, "Commit callback delayed by " + (jitterNanos * 0.000001f)
                            + " ms which is more than twice the frame interval of "
                            + (mFrameIntervalNanos * 0.000001f) + " ms!  "
                            + "Setting frame time to " + (lastFrameOffset * 0.000001f)
                            + " ms in the past.");
                    mDebugPrintNextFrameTimeDelta = true;
                }
                frameTimeNanos = now - lastFrameOffset;
                mLastFrameTimeNanos = frameTimeNanos;
            }
        }
    }
    try {
        // 迭代执行队列所有任务
        for (CallbackRecord c = callbacks; c != null; c = c.next) {
            // 回调CallbackRecord的run，其内部回调Callback的run
            c.run(frameTimeNanos);
        }
    } finally {
        synchronized (mLock) {
            mCallbacksRunning = false;
            do {
                final CallbackRecord next = callbacks.next;
                //回收CallbackRecord
                recycleCallbackLocked(callbacks);
                callbacks = next;
            } while (callbacks != null);
        }
    }
}

主要内容就是取对应任务类型的队列，遍历队列执行所有任务，执行任务是 CallbackRecord的 run 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private static final class CallbackRecord {
    public CallbackRecord next;
    public long dueTime;
    public Object action; // Runnable or FrameCallback
    public Object token;

    @UnsupportedAppUsage
    public void run(long frameTimeNanos) {
        if (token == FRAME_CALLBACK_TOKEN) {
            // 通过postFrameCallback 或 postFrameCallbackDelayed，会执行这里
            ((FrameCallback)action).doFrame(frameTimeNanos);
        } else {
            //取出Runnable执行run()
            ((Runnable)action).run();
        }
    }
}

前面看到mChoreographer.postCallback传的token是null，所以取出action，就是Runnable，执行run()，这里的action就是 ViewRootImpl 发起的绘制任务mTraversalRunnable了，那么这样整个逻辑就闭环了。

那么 啥时候 token == FRAME_CALLBACK_TOKEN 呢？答案是Choreographer的postFrameCallback()方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public void postFrameCallback(FrameCallback callback) {
    postFrameCallbackDelayed(callback, 0);
}

public void postFrameCallbackDelayed(FrameCallback callback, long delayMillis) {
    if (callback == null) {
        throw new IllegalArgumentException("callback must not be null");
    }

    //也是走到是postCallbackDelayedInternal，并且注意是CALLBACK_ANIMATION类型，
    //token是FRAME_CALLBACK_TOKEN，action就是FrameCallback
    postCallbackDelayedInternal(CALLBACK_ANIMATION,
            callback, FRAME_CALLBACK_TOKEN, delayMillis);
}

public interface FrameCallback {
    public void doFrame(long frameTimeNanos);
}

可以看到postFrameCallback()传入的是FrameCallback实例，接口FrameCallback只有一个doFrame()方法。并且也是走到postCallbackDelayedInternal，FrameCallback实例作为action传入，token则是FRAME_CALLBACK_TOKEN，并且任务是CALLBACK_ANIMATION类型。

Choreographer的postFrameCallback()通常用来计算丢帧情况，使用方式如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
      //Application.java
       public void onCreate() {
           super.onCreate();
           //在Application中使用postFrameCallback
           Choreographer.getInstance().postFrameCallback(new FPSFrameCallback(System.nanoTime()));
       }


  public class FPSFrameCallback implements Choreographer.FrameCallback {

    private static final String TAG = "FPS_TEST";
    private long mLastFrameTimeNanos = 0;
    private long mFrameIntervalNanos;

    public FPSFrameCallback(long lastFrameTimeNanos) {
        mLastFrameTimeNanos = lastFrameTimeNanos;
        mFrameIntervalNanos = (long)(1000000000 / 60.0);
    }

    @Override
    public void doFrame(long frameTimeNanos) {

        //初始化时间
        if (mLastFrameTimeNanos == 0) {
            mLastFrameTimeNanos = frameTimeNanos;
        }
        final long jitterNanos = frameTimeNanos - mLastFrameTimeNanos;
        if (jitterNanos >= mFrameIntervalNanos) {
            final long skippedFrames = jitterNanos / mFrameIntervalNanos;
            if(skippedFrames>30){
                //丢帧30以上打印日志
                Log.i(TAG, "Skipped " + skippedFrames + " frames!  "
                        + "The application may be doing too much work on its main thread.");
            }
        }
        mLastFrameTimeNanos=frameTimeNanos;
        //注册下一帧回调
        Choreographer.getInstance().postFrameCallback(this);
    }
}
4.2.5 小结

使用Choreographer的postCallback()、postFrameCallback() 作用理解：发送任务 存队列中，监听VSync信号，当前VSync到来时 会使用mHandler发送异步message，这个message的Runnable就是队列中的所有任务。

好了，Choreographer整个代码逻辑都讲完了，引用《Android 之 Choreographer 详细分析》的流程图：

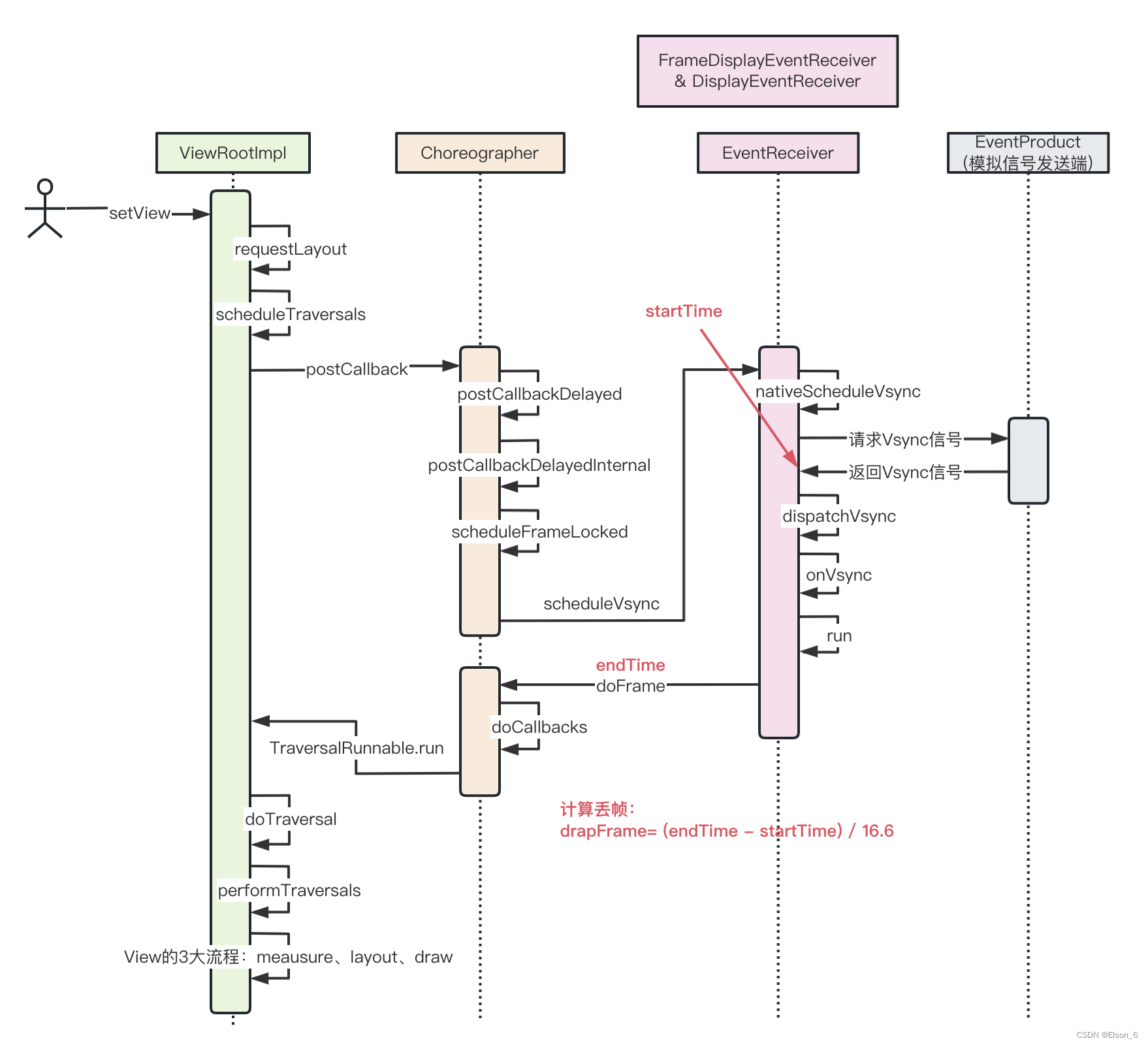

原文流程图为：Android 之 Choreographer，但并不是很形象，引用另一张流程图：

Choreographer 流程图

六、疑问解答

  1. 丢帧(掉帧) ，是说 这一帧延迟显示 还是丢弃不再显示 ？ 答：延迟显示，因为缓存交换的时机只能等下一个VSync了。
  2. 布局层级较多/主线程耗时 是如何造成 丢帧的呢？ 答：布局层级较多/主线程耗时 会影响CPU/GPU的执行时间，大于16.6ms时只能等下一个VSync了。
  3. 16.6ms刷新一次 是啥意思？是每16.6ms都走一次 measure/layout/draw ？ 答：屏幕的固定刷新频率是60Hz，即16.6ms。不是每16.6ms都走一次 measure/layout/draw，而是有绘制任务才会走，并且绘制时间间隔是取决于布局复杂度及主线程耗时。
  4. measure/layout/draw 走完，界面就立刻刷新了吗? 答：不是。measure/layout/draw 走完后 会在VSync到来时进行缓存交换和刷新。
  5. 如果界面没动静止了，还会刷新吗？ 答：屏幕会固定没16.6ms刷新，但CPU/GPU不走绘制流程。见下面的SysTrace图。
  6. 可能你知道VSYNC，这个具体指啥？在屏幕刷新中如何工作的？ 答：当扫描完一个屏幕后，设备需要重新回到第一行以进入下一次的循环，此时会出现的vertical sync pulse（垂直同步脉冲）来保证双缓冲在最佳时间点才进行交换。并且Android4.1后 CPU/GPU的绘制是在VSYNC到来时开始。
  7. 可能你还听过屏幕刷新使用 双缓存、三缓存，这又是啥意思呢？ 答：双缓存是Back buffer、Frame buffer，用于解决画面撕裂。三缓存增加一个Back buffer，用于减少Jank。
  8. 可能你还听过神秘的Choreographer，这又是干啥的？ 答：用于实现——“CPU/GPU的绘制是在VSYNC到来时开始”。
