NoCodeShape 是一个能可视化界面操作生成Android中Shape.xml的Android Studio插件。对于新手能更好的去接受Android中相对应的属性，对于资深程序员则能简化操作，快速生成shape.xml。项目已经开源 NoCodeShape

二、NoCodeShape使用方法

1. 下载和安装

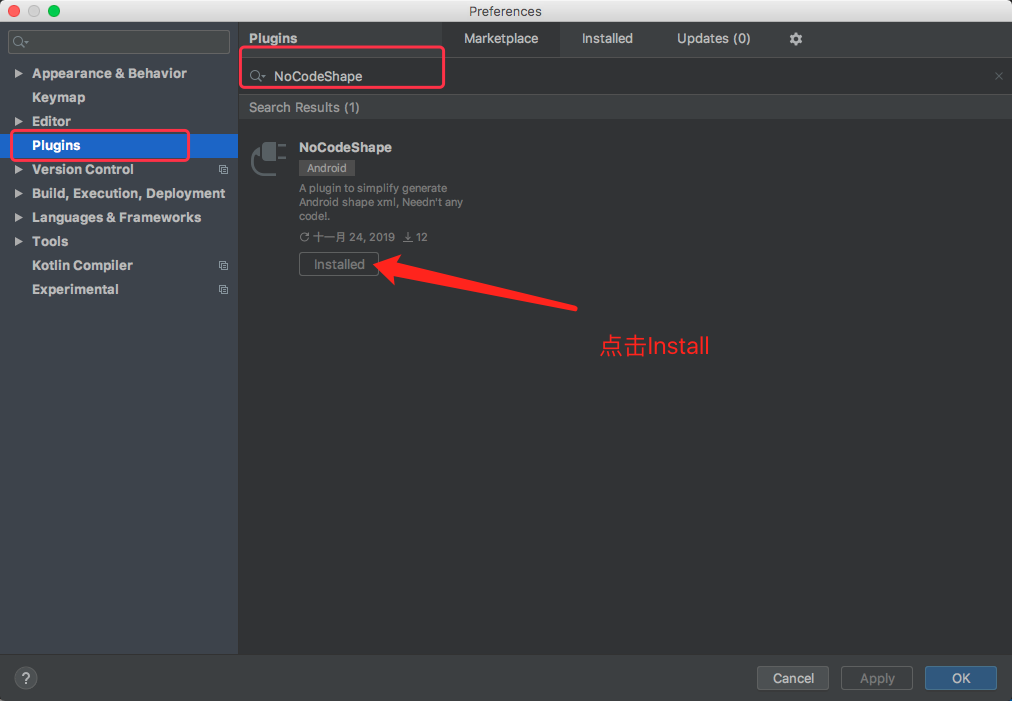

同一般的Android Studio插件下载一样，可以直接Preferences->Plugins 搜索 NoCodeShape搜索出来结果直接安装再重启即可。
在这里插入图片描述
也可以去jetbrains插件管理的官网下载各个版本的插件
https://plugins.jetbrains.com/plugin/13325-nocodeshape/versions
然后Preferences->Plugins 再Install plugins from disk从本地安装

2. 如何使用

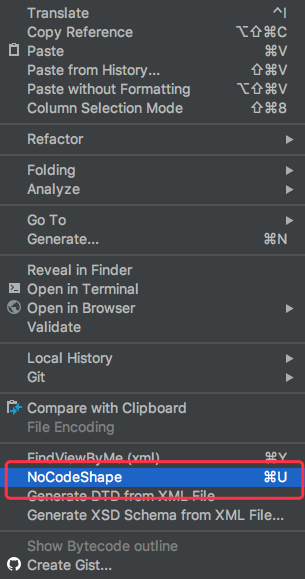

在新建一个shape.xml文件后，右键选择NoCodeShape或者直接按快捷键Common+U
在这里插入图片描述
然后选择自己想要的属性，随着点击事件的进行会生成相关xml代码，并在Android Studio右边有对应的shape形状的展示。如果对应shape.xml有相关属性，NoCodeShape也会生成对应shape.xml属性的操作界面，非常方便。
示例：
在这里插入图片描述

三、实现原理

实现原理总体来说并不复杂，主要是界面相关操作逻辑比较繁琐。

对于新生成的一个shape.xml来说只需要弹出一个新的操作界面，用户只需要点击对应模块的属性即可。项目使用了单例模式+Bulider建造者模式去管理各个Shape属性，分别生成 Shape、Solid、Corners、Stroke、Gradient的单例，其内部拥有一个Builder用来去承各类型的具体属性。

通过界面的操作，对其内部的Builder进行数据的填充，最后在完成各类操作后，将各类型中的Builder中的所有属性提取出并生成一份完整的xml字符串并将其粘贴到Android Studio的操作界面上。

实现主要分为两大类：

1. 拼接生成xml字符串

字符串拼接算是其中最复杂的部分，一是各shape的类型拥有较多数据，其中一些属性有逻辑存在性，二是生成最终Android Studio的xml字符串的时候格式存在比较多的处理。对于各类属性都继承于`BaseXml`，其内部拥有一个静态内部`Builder`类，以相对简单的Solid类来举例，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
public class Solid extends BaseXml {

    private static Builder builder;
    private static Solid instance = null;

    public static Solid getInstance() {
        if (instance == null) {
            builder = new Builder();
            instance = new Solid();
        }
        return instance;
    }

 public static class Builder extends BaseBuilder {
        String color;
        String colorValue;

        public void setColor(String color) {
            this.colorValue = color;
            this.color = getAttrWithOutUnitStr("color", color);
        }
        @Override
        public String getBuilderString() {
            return StringUtils.getString(color);
        }

        @Override
        public void clearData() {
            StringUtils.clearObjectData(this);
        }

        @Override
        public void analysisAttribute(Attributes attributes) {
            Solid.getInstance().setChecked(true);
            setColor(attributes.getValue("android:color"));
        }
    }

其类继承于抽象类BaseXml，代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
public abstract class BaseXml {
    private boolean isChecked = false;
    public String getCloser() {
        return " />";
    }
    public String getStartTag() {
        return "";
    }
    public String generateXmlString() {
        return "";
    }
    protected String getLineFeedString() {
        return "\n";
    }
    public boolean isChecked() {
        return isChecked;
    }
    public BaseXml setChecked(boolean checked) {
        isChecked = checked;
        return this;
    }
}

抽象类提取出来在字符串拼接阶段，各类型常用的基本操作，例如：返回“<solid”这类的开始标签，” />”结束标签等

其内部BaseXml拥有对应类拥有的所有属性的常用操作，其继承与抽象类BaseBuilder，代码如下所示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public abstract class BaseBuilder {
    public abstract String getBuilderString();
    public abstract void clearData();
    public abstract void analysisAttribute(Attributes attributes);
    protected final String getAttrWithUnitStr(String attributeType, String value) {
        String unit;
        if (TextUtils.isEmpty(value)) {
            return "";
        }
        if (value.contains("px") || value.contains("dp")) {
            unit = "";
        } else {
            unit = DefaultData.UNIT;
        }
        return "android:" + attributeType + "=\"" + value + unit + "\"";
    }
    protected final String getAttrWithOutUnitStr(String attributeType, String value) {
        if (TextUtils.isEmpty(value)) {
            return "";
        }
        return "android:" + attributeType + "=\"" + value + "\"";
    }
    protected final String getValueOutUnit(String value) {
        if (TextUtils.isEmpty(value)) {
            return value;
        }
        return value.replace("dp", "").replace("px", "");
    }
}

BaseBuilder内部封装了一些属性的常用操作，例如生成：android:color="#FFFFFF"这样的字符串，获取是否带有单位的字串等。
并提供三个抽象方法：

1
2
3
public abstract String getBuilderString(); //获取Builder中所有属性拼接好的字符串
public abstract void clearData(); //清空Builder内部属性值
public abstract void analysisAttribute(Attributes attributes); //分析xml数据中的值，这个在第二大点“将原有shape.xml字符串转化为对应操作界面”中将会讲到

以上是基本数据的构造，在最后在控件交互的地方会调用CommonAction类的refreshAndWriteData：

1
2
3
4
5
6
7
8
abstract class CommonAction {
    JComponent component;
    NoShapeDialog noShapeDialog;

    void refreshAndWriteData() {
        NoCodeShapeAction.callWriteData();
    }
}

最后会调用基本的Action中的writeData()方法，其具体逻辑为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
    * 数据写入xml文件
    */
   private static void writeData() {
       final Document document = FileDocumentManager.getInstance().getDocument(file);
       if (document == null) {
           try {
               throw new Exception("Document对象为空");
           } catch (Exception e) {
               e.printStackTrace();
           }
           return;
       }
       new WriteCommandAction.Simple(project) {
           @Override
           protected void run() {
               document.setText(XMLString.getInstance().generateXmlString());
               //formatCode();
           }
       }.execute();
   }

利用XMLString.getInstance().generateXmlString()获取各操作类型的所有属性将其拼接为一份完整的shape.xml文件的字段，最后调用插件系统的相关命令将字符串粘贴在系统对应的输入框中。

2. 将原有shape.xml字符串转化为对应操作界面

上面已经讲述类如何拼接生成xml字符串并将其粘贴到Android Studio界面上，此外NoCodeShape不仅支持新生成的shape.xml，同样也支持对旧shape.xml进行修改的能力。与第一步相比较主要多了一步读取Android Studio xml文档并将其转化为对应操作界面的过程。其主要是在操作界面初始化之前执行了如下方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
private void initSax() {
       String text = FileDocumentManager.getInstance().getDocument(file).getText();
       ShapeSaxHandler handler = new ShapeSaxHandler();
       try {
           handler.createViewList(text);
       } catch (ParserConfigurationException e) {
           e.printStackTrace();
       } catch (SAXException e) {
           e.printStackTrace();
       } catch (IOException e) {
           e.printStackTrace();
       }
   }

利用ShapeSaxHandler去解析xml里面的元素，参考了FindViewByMe的解析原理。

具体操作逻辑如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
public void createViewList(String string) throws ParserConfigurationException, SAXException, IOException {
      InputStream xmlStream = new ByteArrayInputStream(string.getBytes("UTF-8"));
      SAXParserFactory factory = SAXParserFactory.newInstance();
      SAXParser parser = factory.newSAXParser();
      parser.parse(xmlStream, this);
  }
  @Override
  public void startDocument() throws SAXException {
      if (shapePartList == null) {
          shapePartList = new ArrayList<ShapePart>();
      }
  }
  @Override
  public void startElement(String uri, String localName, String qName, Attributes attributes) throws SAXException {
      switch (qName) {
          case "shape":
              Shape.getInstance().getBuilder().analysisAttribute(attributes);
              break;
          case "stroke":
              Stroke.getInstance().getBuilder().analysisAttribute(attributes);
              break;
          case "solid":
             Solid.getInstance().getBuilder().analysisAttribute(attributes);
              break;
          case "gradient":
              Gradient.getInstance().getBuilder().analysisAttribute(attributes);
              break;
          case "corners":
              Corners.getInstance().getBuilder().analysisAttribute(attributes);
              break;
          default:
              break;
      }

逻辑其实很清楚，主要对startTag的判断，然后通过调用 public abstract void analysisAttribute(Attributes attributes);的方法对相应的 类型的Buidler进行一个赋值操作。

以Stroke为例：

1
2
3
4
5
6
7
8
@Override
        public void analysisAttribute(Attributes attributes) {
            Stroke.getInstance().setChecked(true);
            setColor(attributes.getValue("android:color"));
            setDashGap(attributes.getValue("android:dashGap"));
            setWidth(attributes.getValue("android:width"));
            setDashWidth(attributes.getValue("android:dashWidth"));
        }

主要是获取到其中的属性，并对初始化的界面进行一些操作(例如选中或者赋值相关操作)。

四、总结

这个插件算是自己第一次做一个相对较实用的插件，都是利用工作的空闲事件进行编写，前前后后进行了将近一个月，其中收获颇多，但也踩过了各种各样的坑。在开发过程中由于相关文档较少，通过阅读官方文档还是有点小吃力，不过一步步还是走了下来，自己也得到了成长。其中坑也都添平了，但由于一些基础技术的欠缺，比如对Java GUI界面编程不太熟悉，导致开发过程中有很大一段时间都在跟界面作对，因此后面有机会将去深入了解Java的界面编程，争取能够将页面交互能够做到更好。

另外由于自身开发精力的原因，不能将插件做到完美，目前插件中还有如下几个问题：

1、Gradient中对应相关逻辑还需要再优化
2、还未支持Size跟Pading（从自身所处环境考虑用得较少，所以暂未支持）
3、对于颜色选择器默认打开后不支持对本地颜色字符串处理
4、存在大量的界面操作逻辑代码，需要优化

最后，希望大家能在使用过程中提出相关的意见或建议，也欢迎能一起加入到开发中，从而能将该插件做得更加完美。

项目地址：

https://github.com/VomPom/NoCodeShape
